KubeCon North America 2025 13号结束了，官网上也有了些会议资料。挑了几个感兴趣的话题总结下。

Dynamic Routing with Multi-Cluster Inference Gateway

https://kccncna2025.sched.com/event/27FeP/ai-inference-without-boundaries-dynamic-routing-with-multi-cluster-inference-gateway-rob-scott-google-daneyon-hansen-soloio?iframe=no&w=100%&sidebar=yes&bg=no

这段时间正好在做 AI 网关，这个话题可以说是“瞌睡了送枕头”。

推理服务和传统 API 流量相比，在 payload，响应时间，后端资源开销上都有着很大的差异（见下图）。

因此，推理网关需要做到后端负载感知的调度（传统 API 网关也有类似的方案，尤其是在后端机型不一样，普通的 rr 无法均匀负载时，做后端负载感知动态调权）。在 Gateway 和推理实例间引入了一个 EPP（Endpoint Picker）组件（注：EPP 现在也是 Kubernetes 做推理服务的一个通用组件），采集推理实例的指标来动态选择推理后端。

benchmark 数据显示，使用推理网关相比传统负载均衡，推理实例间的负载更加均衡，请求排队更少，从而降低了响应时间。

在多集群场景下，这套方案需要解决 3 个问题：

1. 服务发现：Cluster Inference Services 如何暴露给 Gateway？
2. 后端选择：Gateway 如何在多集群间分配流量？
3. 路由模式：流量如何从 Gateway 转发到集群？

第一个问题作者提了 3 个解决方法：

不是关注重点，略过。

第二个问题，简单的 RR 和 Active-Passive 肯定就失去了推理网关负载感知的优势。所以，在 EPP 感知负载之外，Gateway 也得做负载感知。作者也提了两个方法：

从层级上来说，EPP Aggregate Metrics 方案更加简洁，毕竟在 EPP 上还得做二次调度。

最后一个问题，如果 EPP 能跨集群直接访问，direct routing 是最合适的方式，不行的话再加一层网关，使用 Cluster-Local Gateway 做暴露也能访问。

什么是 VRF（virtual routing forwarding）

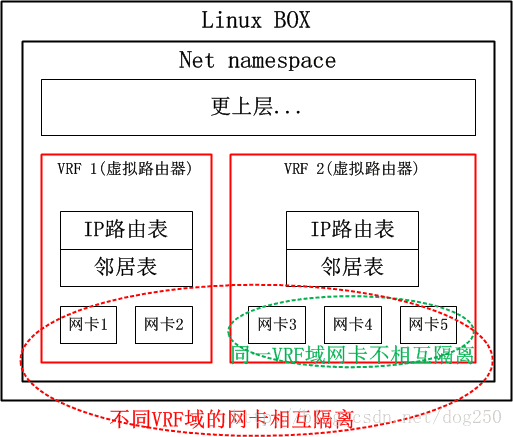

VRF是一种实现三层网络隔离的关键技术。它通过创建多个路由表，为不同的网络流量提供独立的转发路径。 这意味着，任何三层网络结构，如接口的IP地址、静态路由的配置，甚至BGP（边界网关协议）会话，都可以被映射到特定的VRF中。这种映射机制就像是为每个VRF构建了一个独立的网络空间，彼此之间相互隔离，极大地增强了网络的安全性和管理的便利性。在MPLS VPN（多协议标签交换虚拟专用网络）等应用场景中，VRF为实现大规模的网络隔离和灵活的路由策略提供了基础框架。就像 VLAN 隔离了二层网络一样，VRF 隔离了三层网络。

为什么需要 VRF

在 VRF 出现之前，Linux 用户主要采用两种方式来尝试实现类似的功能：策略路由（policy routing）和网络命名空间（net namespace）。然而，这两种方法都存在明显的局限性。

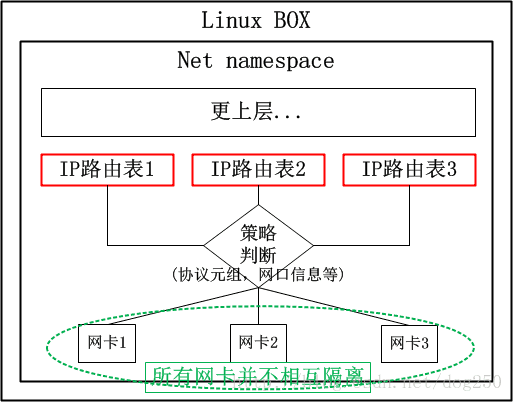

策略路由虽然能够通过多个路由表和策略规则来模拟 VRF 的部分功能（事实上，在 Linux 中，也是基于策略路由来去对 VRF 做的实现），但它的缺点十分突出。这种方式在配置和管理上非常复杂，难以确保网络隔离的有效性，在面对严格的网络审计时，往往无法通过。其复杂性不仅增加了运维的难度，还可能导致网络故障的风险上升，因此不被推荐使用。

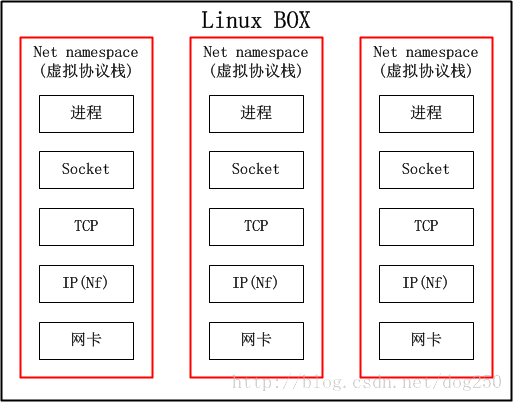

网络命名空间在容器技术兴起后得到了广泛应用，它能够为容器提供全面的网络隔离。但在模拟 VRF 功能时，却显得有些“大材小用”。网络命名空间会对所有网络相关的资源进行完全隔离，包括设备、接口、ARP 表和路由表等。这意味着，即使是一些不需要隔离的服务，也会被隔离在不同的命名空间中。以 LLDP（链路层发现协议）为例，在使用网络命名空间的情况下，若要在不同的网络隔离环境中使用 LLDP，就需要在每个命名空间中单独运行实例，并且由于默认套接字相同，还需要为每个实例创建独特的套接字。这不仅增加了系统的开销，还使得管理变得更加复杂。相比之下，VRF 在隔离三层网络结构的同时，允许全局配置的共享和非三层感知服务的统一运行，大大提高了资源的利用效率。

VRF 配置

在 Linux 系统中配置 VRF，主要借助iproute2包来完成一系列操作。

• 创建 VRF，并关联到 table 1

test1@test1:~$ ip link add vrf-1 type vrf table 1
test1@test1:~$ ip link set vrf-1 up

• 添加接口到 VRF，可以看到 wg0 的 master 是 vrf-1，所有 wg0 的流量会使用关联的 vrf-1 路由表进行路由

test1@test1:~$ ip link set wg0 master vrf-1
test1@test1:~$ ip -d link show wg0
9: wg0: <POINTOPOINT,NOARP,UP,LOWER_UP> mtu 1400 qdisc noqueue master vrf-1 state UNKNOWN mode DEFAULT group default qlen 1000
    link/none  promiscuity 0 minmtu 0 maxmtu 2147483552
    wireguard
    vrf_slave table 1 addrgenmode none numtxqueues 1 numrxqueues 1 gso_max_size 65536 gso_max_segs 65535

• 添加和查看 VRF 静态路由

root@test1:~# ip route add default via 10.1.0.10 vrf vrf-1
root@test1:~# ip route show table 1
default via 10.1.0.10 dev wg0
local 10.1.0.10 dev wg0 proto kernel scope host src 10.1.0.10
root@test1:~# ip route show vrf vrf-1
default via 10.1.0.10 dev wg0

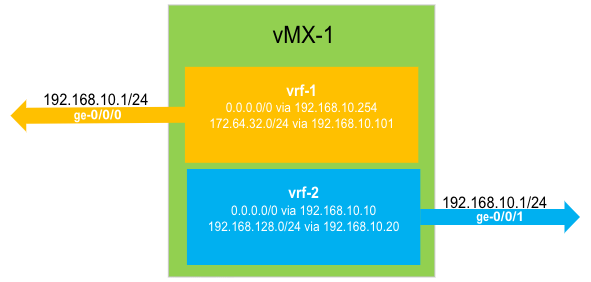

VRF 之间路由

有两种方法可以执行跨 VRF 路由。第一种方法涉及一个 VRF 的表中配置的路由，指向绑定到不同 VRF 的设备。

流程图

From 《Understanding Linux Network Internals》

收包流程

TL; DR

• 收包NET_RX_SOFTRQ的软中断处理函数是net_rx_action
• net_rx_action中会调用网卡驱动注册的poll回调函数处理
• poll回调函数将数据帧从网卡ring buffer中取出，构造skb：
  • 运行xdpdrv上的bpf program，得到action result
  • 如果是XDP_PASS，构造skb，并初始化skb中一些metadata字段
• 调用内核的GRO和RPS处理流程
• 进入__netif_receive_skb_core，处理skb：
  • 运行xdpgeneric上的bpf program，得到action result
  • 如果是XDP_PASS，遍历ptype_all和dev->ptype_all，进行抓包处理
  • tc ingress 处理sch_handle_ingress
  • 查找ptype_base和dev->ptype_specific，交由对应的三层协议栈回调函数处理

NAPI

**NAPI的思想是从完全的中断收包模型，改用中断和polling混合。**如果内核在处理旧的数据帧时，收到了新的数据帧，网卡设备没有必要再触发一个中断。内核继续处理设备input queue里的数据（该设备的interrupt禁止了），在队列为空时重新使能中断。

从内核的角度，NAPI有如下的优势：

• 降低CPU的负载（更少的中断）
• 更多的设备处理公平性

以ixgbe网卡为例，描述下NAPI处理流程。

注册

ixgbe驱动在初始化中断向量时会调用netif_napi_add初始化NAPI，==将ixgbe_poll函数注册到napi结构体，并将napi加入到设备的napi_list内==：

/**
 * ixgbe_alloc_q_vector - Allocate memory for a single interrupt vector
 * @adapter: board private structure to initialize
 * @v_count: q_vectors allocated on adapter, used for ring interleaving
 * @v_idx: index of vector in adapter struct
 * @txr_count: total number of Tx rings to allocate
 * @txr_idx: index of first Tx ring to allocate
 * @xdp_count: total number of XDP rings to allocate
 * @xdp_idx: index of first XDP ring to allocate
 * @rxr_count: total number of Rx rings to allocate
 * @rxr_idx: index of first Rx ring to allocate
 *
 * We allocate one q_vector.  If allocation fails we return -ENOMEM.
 **/
static int ixgbe_alloc_q_vector(struct ixgbe_adapter *adapter,
                int v_count, int v_idx,
                int txr_count, int txr_idx,
                int xdp_count, int xdp_idx,
                int rxr_count, int rxr_idx)
{
	/* ... */

    /* initialize NAPI */
    netif_napi_add(adapter->netdev, &q_vector->napi,
               ixgbe_poll, 64);
}

中断处理函数

ixgbe驱动收到中断后，会调用ixgbe_msix_clean_rings
