流程图

From 《Understanding Linux Network Internals》

image-20220128172744059

image-20220129171450456

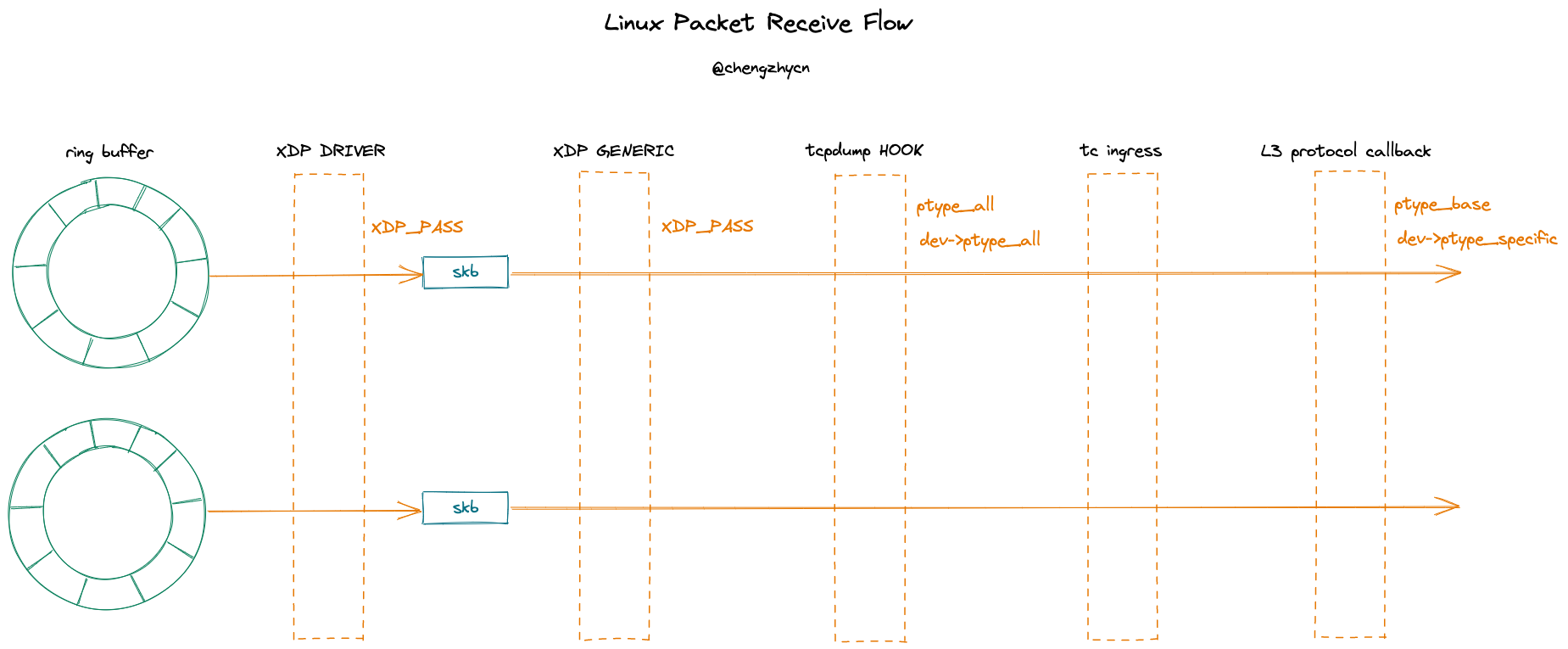

收包流程

TL; DR

image-20220129171450456

  • 收包NET_RX_SOFTRQ的软中断处理函数是net_rx_action
  • net_rx_action中会调用网卡驱动注册的poll回调函数处理
  • poll回调函数将数据帧从网卡ring buffer中取出，构造skb：
    • 运行xdpdrv上的bpf program，得到action result
    • 如果是XDP_PASS，构造skb，并初始化skb中一些metadata字段
  • 调用内核的GRO和RPS处理流程
  • 进入__netif_receive_skb_core，处理skb：
    • 运行xdpgeneric上的bpf program，得到action result
    • 如果是XDP_PASS，遍历ptype_all和dev->ptype_all，进行抓包处理
    • tc ingress 处理sch_handle_ingress
    • 查找ptype_base和dev->ptype_specific，交由对应的三层协议栈回调函数处理

NAPI

**NAPI的思想是从完全的中断收包模型，改用中断和polling混合。**如果内核在处理旧的数据帧时，收到了新的数据帧，网卡设备没有必要再触发一个中断。内核继续处理设备input queue里的数据（该设备的interrupt禁止了），在队列为空时重新使能中断。

从内核的角度，NAPI有如下的优势：

  • 降低CPU的负载（更少的中断）
  • 更多的设备处理公平性

以ixgbe网卡为例，描述下NAPI处理流程。

注册

ixgbe驱动在初始化中断向量时会调用netif_napi_add初始化NAPI，==将ixgbe_poll函数注册到napi结构体，并将napi加入到设备的napi_list内==：

/**
 * ixgbe_alloc_q_vector - Allocate memory for a single interrupt vector
 * @adapter: board private structure to initialize
 * @v_count: q_vectors allocated on adapter, used for ring interleaving
 * @v_idx: index of vector in adapter struct
 * @txr_count: total number of Tx rings to allocate
 * @txr_idx: index of first Tx ring to allocate
 * @xdp_count: total number of XDP rings to allocate
 * @xdp_idx: index of first XDP ring to allocate
 * @rxr_count: total number of Rx rings to allocate
 * @rxr_idx: index of first Rx ring to allocate
 *
 * We allocate one q_vector.  If allocation fails we return -ENOMEM.
 **/
static int ixgbe_alloc_q_vector(struct ixgbe_adapter *adapter,
                int v_count, int v_idx,
                int txr_count, int txr_idx,
                int xdp_count, int xdp_idx,
                int rxr_count, int rxr_idx)
{
	/* ... */

    /* initialize NAPI */
    netif_napi_add(adapter->netdev, &q_vector->napi,
               ixgbe_poll, 64);
}

中断处理函数

ixgbe驱动收到中断后，会调用ixgbe_msix_clean_rings
