Wasm Internals - Overview

• https://rsms.me/wasm-intro
• https://hacks.mozilla.org/2017/02/a-cartoon-intro-to-webassembly/

Wasm 的历史发展#

早期（Wasm MVP - 2017）#

• 诞生背景： Wasm 的设计目标是为了替代 asm.js，提供更小、更快、更安全的 Web 二进制格式。
• 核心模块的初步定义： MVP（Minimum Viable Product）阶段定义了 Wasm Core Module 的基本结构：函数、内存、表、导入、导出、全局变量等。
• 主要用例： 游戏引擎、音视频编解码、计算密集型任务等。
• 限制：
  • 没有模块化系统： 模块之间没有标准的链接机制，只能通过宿主环境（如 JavaScript）进行协调。
  • 缺乏垃圾回收（GC）： 需要手动内存管理或使用语言自带的 GC 机制（如 Emscripten 的 mimalloc）。
  • 没有线程： 无法直接利用多核 CPU。
  • 没有宿主 API 标准化： 模块与宿主环境的交互方式高度依赖宿主（如浏览器），没有统一的接口定义。
  • 没有组件模型： 模块重用和组合非常困难。

中期（MVP 之后 - 持续演进）#

Wasm 社区和工作组认识到 MVP 的局限性，并开始着手扩展 Wasm 的能力，这直接影响了 Core Module 的能力：

• 多值（Multiple Returns & Parameters）： 允许函数返回多个值，接收多个参数，提高表达能力。
• 引用类型（Reference Types）： 引入了 externref 和 funcref，允许 Wasm 直接引用宿主对象和函数，而无需通过数字 ID 传递，为未来的 GC 和组件模型打下基础。
• 固定大小的 SIMD（Fixed-width SIMD）： 引入了新的指令集，允许在 Wasm 中进行向量化操作，进一步提升某些计算密集型任务的性能。
• 线程（Threads）： 引入了共享内存和原子操作，允许 Wasm 模块在多线程环境下运行，极大地提升了并行计算能力。
• 内存增长和限制（Memory Growth and Limits）： 提供了更灵活的内存管理机制。
• Tail Calls（尾调用）： 优化了函数调用的性能。

近期和未来（Wasm Component Model）#

这是 Wasm 发展中最重要的方向之一，旨在解决 Core Module 在模块化和互操作性方面的根本性问题：

• Wasm Component Model 的提出：
  • 核心痛点： Wasm Core Modules 是“低级指令集”，它们之间直接通信非常困难。不同的语言编译出的 Wasm 模块可能使用不同的内存布局、字符串编码、错误处理机制等，导致模块复用性差，“乐高积木”式的组合难以实现。
  • 解决方案： Component Model 引入了高层语义。它不是替换 Core Module，而是在 Core Module 之上构建了一个标准化层。一个 Component 是一个或多个 Core Modules 的封装，它定义了明确的、语言无关的接口（WIT - WebAssembly Interface Type）。
  • WIT（WebAssembly Interface Type）： 类似于 IDL（Interface Definition Language），用于定义组件的输入和输出类型，包括结构体、枚举、变体、结果类型等，这些类型可以跨语言边界安全地传递。
  • 适配器（Adapters）： Component Model 运行时会自动生成适配器代码，处理不同 Core Module 之间的类型转换、内存布局差异等，使得模块开发者无需关心这些底层细节。
  • 虚拟化和实例隔离： 允许组件在不同的虚拟实例中运行，增强了安全性。
• 发展阶段：
  • Component Model 仍在积极开发中，但已经取得了显著进展，并且有多个实现（如 wasmtime 的 Wasm Component 支持）。
  • 它旨在实现真正的“跨语言模块化”，让用 Rust 编写的 Wasm 组件可以无缝地调用用 Go 编写的 Wasm 组件，反之亦然，而无需通过 JavaScript 或系统调用作为中介。
• 对 Core Module 的影响： Core Module 仍然是 Wasm 的基本执行单元，但 Component Model 将会是 Wasm 生态的未来，它使得 Core Module 能够被更高效、更安全、更灵活地组合和复用。

Core Module#

Wasm Core Module 是一个独立的、可部署的 WebAssembly 单元，它包含了编译后的 WebAssembly 二进制代码（字节码）以及与这些代码相关的元数据。

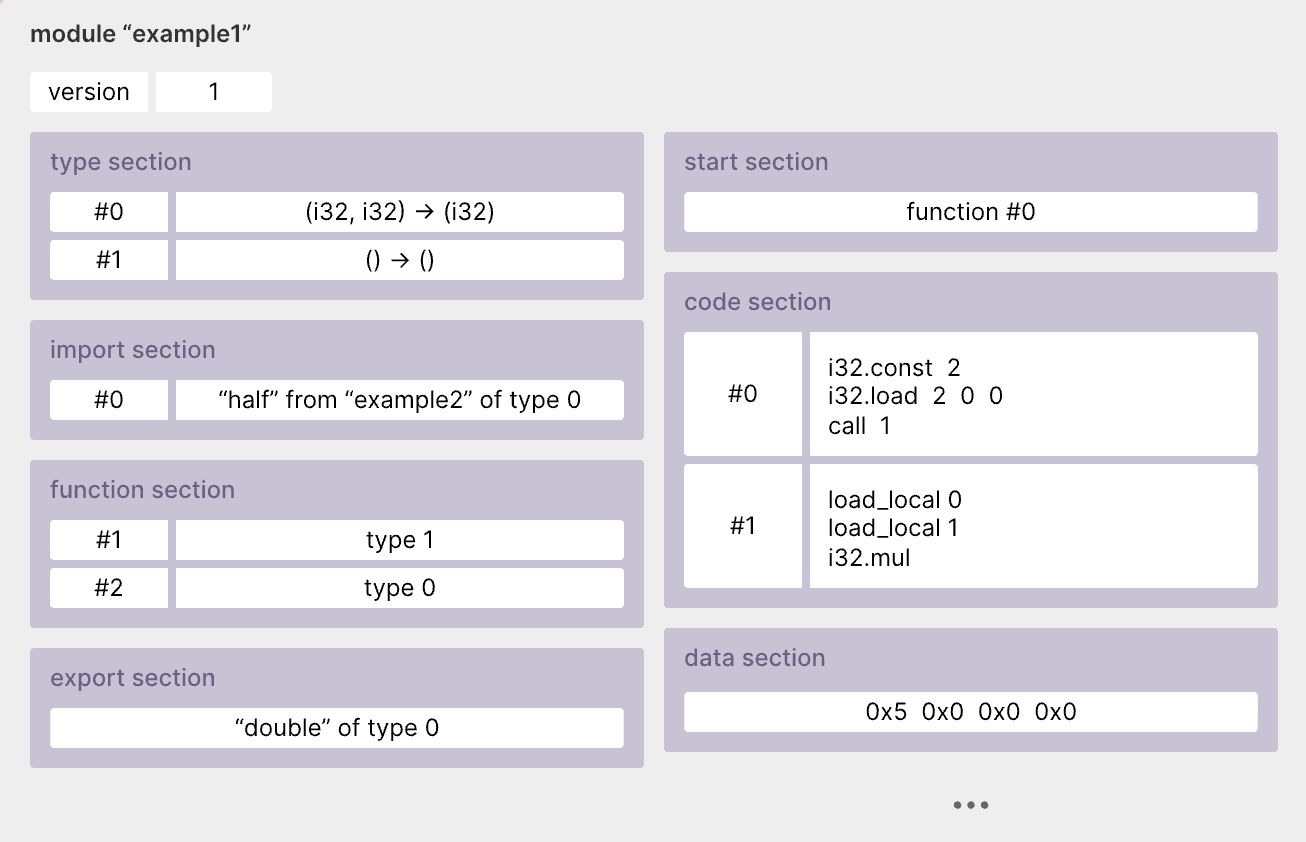

Binary Section 组成：

1. 类型（Type Section）： 模块中使用的函数签名的定义。Wasm 只有 4 种具体类型，i32, i64, f32, f64。其它的复杂类型都是构建在这4种基础类型之上的。==Type Section 对于所有模块是必须的。==

(i32 i32 -> i32)  // func_type #0
(i64 -> i64)      // func_type #1
( -> )            // func_type #2

2. 导入（Imports Section）： 列出了模块从外部（宿主环境或其它 Wasm 模块）导入的函数、内存、表或全局变量。宿主机环境解析 Import Section，决定如何将外部函数动态链接到 Wasm。这也是 Wasm 与非 Wasm functions 交互的 FFI。

("dumb-math", "quadruple", (func_type 1))        // func #0
("dumb-math", "pi", (global_type i64 immutable))

3. 函数（Function Section）： function section 为 code section 中定义的每个函数声明索引，其中列表中的位置是函数的索引，值是其类型。有效的函数索引 import section 中的函数类型开始，这意味着模块中可用的有效函数列表是 import section 中 func_type 的个数加上 function section 的条目数。==Function Section 对于所有模块也是必须的。==

(func_type 1)  // func #1
(func_type 1)  // func #2
(func_type 0)  // func #3

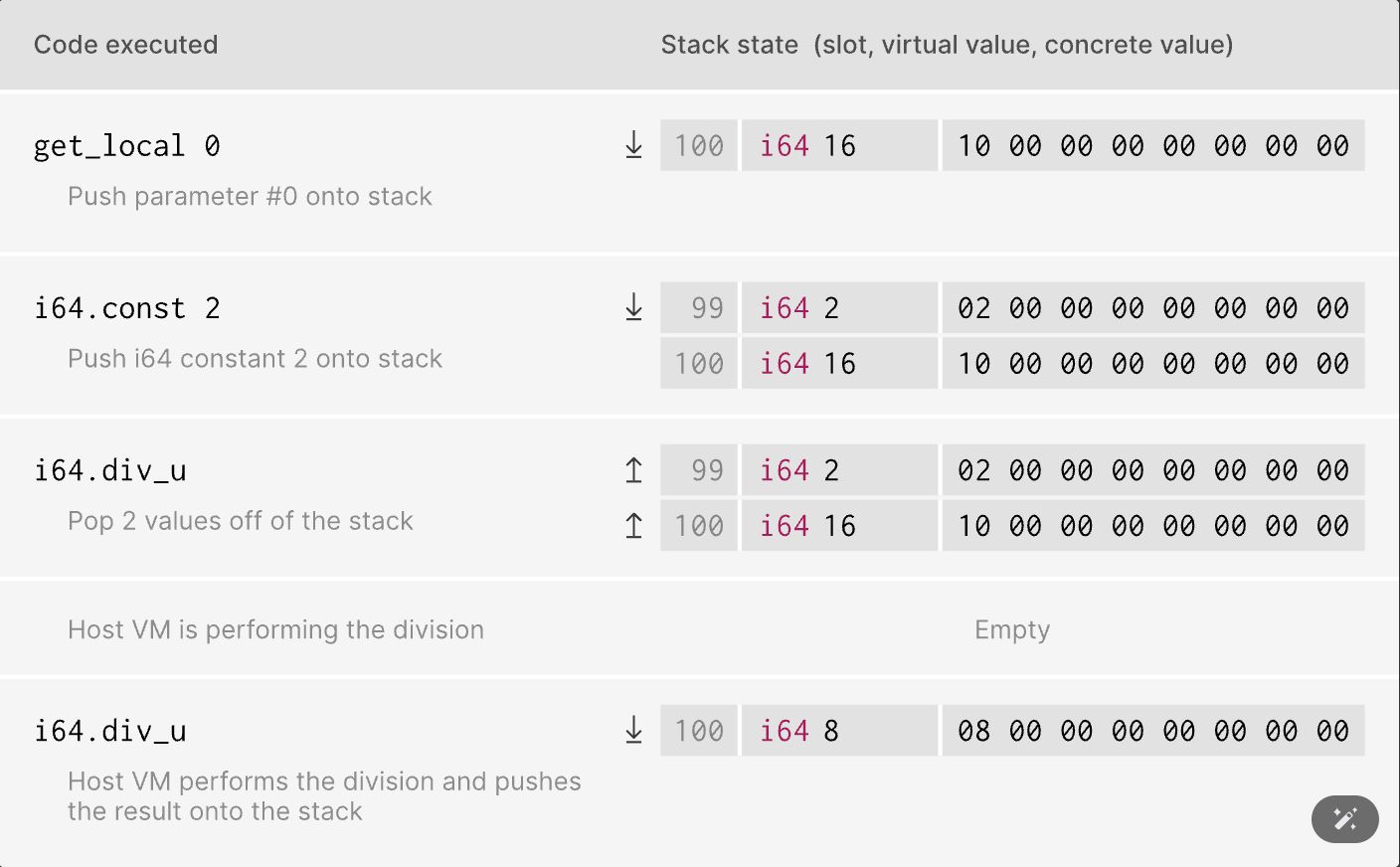

4. 代码（Code Section）： 这是模块最重要的部分，包含了一系列 Wasm 函数的二进制指令。这些指令是低级的、栈式的虚拟机指令，执行效率高。

get_local 0  // push parameter #0 on stack (our dividend)
i64.const 2  // push constant int64 "2" on stack (our divisor)
i64.div_u    // unsigned division; pushes result onto stack
end          // ends function, resulting in one i64 (top of stack)

5. 数据（Data Section）： 定义了模块初始化时需要加载到内存中的静态数据。这些数据可以是字符串、常量数组或其他预定义的值。如下的 data section 将使用提供的字节值初始化第 0 个内存中的字节 [4–8]，如果将其作为无符号 i32 读取，则会得到数字 “42”。

(data_segment
  0                          // linear memory index
  (init_expr (i32.const 4))  // byte offset at which to place the data
  (data 0x2a 0x0 0x0 0x0))

6. 内存（Memory Section）： 声明模块所需的线性内存（通常是字节数组）。模块可以通过指令读写这块内存。Wasm 内存是沙盒化的，每个模块通常有自己独立的内存空间，增强了安全性。
7. 表（Table Section）： 声明了模块所需的表。目前 Wasm 表主要用于存储函数引用，管理函数指针，这对于实现高级语言特性（如高阶函数、间接调用）非常重要。
8. 导出（Exports Section）： 列出了模块对外暴露的函数、内存、表或全局变量。外部环境（如 JavaScript）可以通过这些导出接口与 Wasm 模块进行交互。如下面的例子，通过查找 func 1 的类型是 func_type 1，可知导出的 half 函数签名。

("half" (func 1))
// func half(arg int64) int64

9. 全局变量（Global Section）： 定义了模块内部的全局变量，可以是可变或不可变的。
10. 开始函数（Start Section - Optional）： 可以指定一个函数作为模块加载后的自动执行入口点。可以用来使模块成为可执行程序，或用于动态初始化模块的全局变量或内存。
11. 元素（Element Section）： 主要用于初始化模块的表（Tables）。

核心理念：

• 沙盒化（Sandboxing）： 每个 Wasm 模块在一个受限的环境中运行，不能直接访问宿主系统的资源，只能通过明确的导入/导出机制进行交互。这极大地提高了安全性。
• 平台无关性（Platform Independence）： Wasm 字节码是平台无关的，可以在任何支持 Wasm 运行时的环境中执行（浏览器、Node.js、服务器、IoT 设备等）。
• 高性能（High Performance）： Wasm 被设计为接近原生代码的执行速度。运行时通常会进行即时编译（JIT）或提前编译（AOT）来优化性能。
• 确定性（Determinism）： Wasm 模块的执行是确定性的，只要输入相同，输出就相同。这对于调试和安全性很重要。
• 语言无关性（Language Agnostic）： 任何能编译成 Wasm 的语言（C/C++, Rust, Go, C#, AssemblyScript 等）都可以生成 Wasm 模块。

内存使用#

• WebAssembly 的内存是线性内存，通常以页为单位，每页大小为 64KB。Wasm 始终使用小端序做字节存储。
• 内存可以通过 export 导出到宿主机环境中，供外部代码读取或写入。

export "string_mem" (mem 1)

1. export:
   • 这是 WebAssembly 的一个指令，用于将模块中的某些资源（例如函数、内存、全局变量等）导出。
   • 导出的资源可以被外部环境（例如 JavaScript）访问和使用。
2. "string_mem":
   • 这是导出的内存资源的名称。
   • 外部环境（比如 JavaScript）会通过这个名字来引用和使用该内存。
3. (mem 1):
   • mem 表示内存对象。
   • 1 是内存索引，表示这是模块中的第 2 个内存（索引从 0 开始）。
   • WebAssembly 模块可以包含多个内存对象，每个内存对象都有一个唯一的索引。

访存操作#

内存的 load 和 store 有两个参数，align 和 offset，分别表示对齐边界和基址偏移量。

i32.const 3      // address-operand = 3
i64.const 1234   // value
i64.store16 1 3  // alignment = 1 = 16-bit, offset-immediate = 3
                 // effective-address = 3 + 3 = 6

如上例子，基址是 3，偏移量是 3，所以有效地址是 6， 1234（0x04D2）会放在 [6-7] 上，小端序 D2 放地址低位。2 字节对齐，符合对齐规则。

i64.store32 2 3  // align = 2 = 32-bit, offset = 3  =>  addr = 6

如果把 store 命令对齐边界设置为 32 bit，同时存储一个 32 bit 的数值，那么存储的地址为 [6-9]，很明显不符合 32 bit 对齐。只有当有效地址位于承诺的对齐边界内时，load 或 store 指令才被认为是对齐的。 对齐在 Wasm 中不是强制要求，但是有助于 Wasm runtime 进行潜在的性能优化。如果声明了对齐，但实际访存操作没有对齐，可能会导致性能下降。

Component Model#

Wasm Component Model 的核心概念围绕着如何让不同的 Wasm 模块（或“组件”）能够以类型安全、跨语言、隔离的方式相互通信和协作。其核心目标是：

1. 添加一致的高级类型表示（Canonical ABI）
2. 接口驱动的开发模式（WIT）
3. 使 WebAssembly Core Modules 可组合（Component）：提供功能的组件和使用它们的组件可以组合成另外一个组件

以下是一些关键概念：

1. 组件 (Component):
   • 定义: 组件是 Wasm 模块的升级版。它不仅仅是裸的 WebAssembly 代码，还包含清晰定义的接口，描述了它提供的功能（导出 export）和它所需的外部功能（导入 import）。
   • 抽象: 组件隐藏了其内部实现细节，只暴露其接口。这意味着你可以用任何支持 Wasm 的语言（Rust, C, Go, JS, Python 等）实现一个组件，只要它符合接口定义，其他组件就能使用它。
   • 可组合性: 组件是可组合的基本单元。你可以将多个组件连接起来形成更复杂的应用程序。
2. 接口 (Interface / WIT):
   • 定义: 接口是使用一种名为 WIT (WebAssembly Interface Type) 的语言定义的。WIT 是一个与语言无关的接口描述语言，类似于 Protocol Buffers 或 OpenAPI Specification，但专门为 Wasm 设计。
   • 类型安全: WIT 定义了数据结构、函数签名、枚举等，确保组件之间的通信是类型安全的。这极大地减少了运行时错误。
   • 跨语言互操作: 任何语言，只要实现了 WIT 到其原生类型的映射，就可以实现或使用一个 WIT 接口。这是实现跨语言互操作的关键。
   • 能力驱动: 接口不仅定义了数据和函数，还可以定义组件所需或提供的“能力”（如文件系统访问、网络请求等），这有助于实现基于能力的安全模型。
3. 适配器 (Adapter):
   • 定义: 适配器是连接不同 Wasm ABIs（应用二进制接口）或类型表示的关键。当不同的语言或工具链生成 Wasm 时，它们可能使用不同的底层内存布局或调用约定。
   • 作用: 适配器在组件的入口和出口处进行数据转换和函数签名适配，确保即使底层实现不同，组件之间也能无缝通信。
   • 自动化生成: 适配器通常由 Wasm Component Model 工具链自动生成，开发者无需手动编写。
4. 世界 (World):
   • 定义: “世界”是 WIT 中的一个高级概念，它代表了一个特定应用程序或上下文所需的完整接口集合。
   • 作用: 它定义了一个组件在特定环境中需要提供的功能和所需的功能。例如，一个“命令行工具世界”可能定义了访问标准输入/输出、环境变量和文件系统的接口。一个“浏览器插件世界”可能定义了与 DOM 交互的接口。
   • 契约: 世界可以看作是组件与其运行环境之间的契约。一个组件声明它实现了某个世界，就意味着它遵循了该世界定义的所有导入和导出要求。
5. Lift & Lower (提升与降低):
   • 定义: 这是 Wasm Component Model 在幕后进行类型转换的过程。
   • Lower: 将高级语言（如 Rust struct）的数据结构“降低”为 WebAssembly 内存中的原始字节序列，以便在组件之间传递。
   • Lift: 将 WebAssembly 内存中的原始字节序列“提升”回高级语言（如 JavaScript 对象）的数据结构。
   • 自动化: 这些操作通常是工具链自动完成的，开发者无需关心底层细节。
6. 包 (Package):
   • 定义: 包是组件、接口、世界和其他相关资源的集合，可以进行分发和版本管理。
   • 可发现性: 包注册表（如 wasm.io）将允许开发者发布和发现 Wasm 组件包。
7. 平台(Platform):
   • 定义：

一个 WIT 定义的例子：

package docs:adder@0.1.0;

interface add {
    add: func(x: u32, y: u32) -> u32;
}

world adder {
    include wasi:cli/imports@0.2.0;
    export add;
}

• package
  • package: 这关键字表示定义一个 WIT 包。
  • docs:adder: 这是包的名称。遵循一种常见的命名约定，即 registry_prefix:package_name。在这里，docs 可以理解为一个虚构的组织或领域，adder 是这个包的具体名称。
  • @0.1.0: 这是包的版本号，遵循语义化版本（Semantic Versioning）规范。
• interface
  • interface add: 这关键字开始定义一个名为 add 的接口。接口是 WIT 中定义一组相关函数和数据类型的方式。它可以被其他接口或世界导入或导出。
  • add: func(x: u32, y: u32) -> u32;:
    • add: 这是接口内部定义的一个函数的名称。这个函数与接口同名，但实际上这只是一个巧合，它们可以不同名。
    • func: 表示这是一个函数定义。
    • (x: u32, y: u32): 这是函数的参数列表。
      • x 和 y 是参数名，用于在描述中清晰指代。
      • u32 是参数的类型，表示一个无符号32位整数。WIT 支持多种基本类型，如 u8, u16, u32, u64, s8, s16, s32, s64, float32, float64, char, bool, string, 以及复合类型（如 record, variant, list, option, result 等）。
    • -> u32: 这是函数的返回类型。表示函数将返回一个无符号32位整数。
    • ;: 语句结束符。
• world
  • world adder: 这关键字开始定义一个名为 adder 的“世界”。“世界”是 WIT 中最高级别的概念，它代表了一个特定组件或应用程序的完整接口需求和提供能力。它描述了组件与其运行环境之间的契约。
  • include wasi:cli/imports@0.2.0;:
    • include: 这个关键字用于将另一个包或接口的定义导入到当前世界中。
    • wasi:cli/imports@0.2.0: 这是指定要导入的外部包。
      • wasi:cli/imports: 是 WASI (WebAssembly System Interface) 标准中的一个特定部分，它定义了命令行接口（CLI）应用程序所需的功能。
      • @0.2.0: 指定导入该接口的 0.2.0 版本。
    • 作用: 这行表示，实现 adder 世界的组件需要能够访问 WASI CLI 定义的导入功能。这通常包括能够解析命令行参数、访问标准输入/输出流、环境变量等，使得这个 Wasm 组件可以像一个标准的命令行程序一样运行。它导入了宿主环境提供给它的能力。
  • export add;:
    • export: 这个关键字用于指定当前世界（即实现它的组件）将向其宿主环境或调用者提供哪些功能。
    • add: 这里引用的是上面定义的 add 接口。
    • 作用: 这行表示，实现 adder 世界的 Wasm 组件将导出 add 接口中定义的 add 函数。这意味着外部代码（比如 Wasm runtime 或其他 Wasm 组件）可以通过这个接口调用 adder 组件的加法功能。

Canonical ABI#

Wasm 的 Canonical ABI（Application Binary Interface）是一个关于 WebAssembly 模块如何与外部世界（通常是宿主环境或其它 Wasm 模块）进行高效、类型安全且语言无关的数据交换和函数调用的规范。 它的核心目标是解决 Wasm 生态系统中的互操作性痛点，特别是在 Wasm Component Model 出现之后，显得尤为重要。

为什么需要 Canonical ABI？#

在 Wasm Component Model 出现之前，Core Wasm Module 的 ABI 是非常底层的：

1. 仅支持基本数值类型： Wasm Core 只支持 i32, i64, f32, f64。
2. 手动内存管理： 传递复杂数据结构（如字符串、数组、结构体）时，需要手动在模块的线性内存中分配空间、拷贝数据，并通过指针（i32）传递给对方。
3. 语言特定的 ABI： 不同的源语言（C, Rust, Go 等）有自己的 ABI 约定，导致它们编译生成的 Wasm 模块之间直接通信非常困难。例如，C 的字符串是零终止的字节数组，而 Rust 的字符串是utf8编码的Vec<u8>与长度的组合。
4. 错误处理混乱： 没有统一的错误传播机制。
5. 资源管理： 缺乏对宿主资源（如文件句柄、网络套接字）的统一抽象和传递机制。 这些问题使得 Wasm 模块在进行复杂交互时，需要大量的手动“胶水代码”，效率低下且容易出错。Canonical ABI 就是为了解决这些问题，提供一个标准的、宿主无关的、多语言通用的数据交换和函数调用约定。

Canonical ABI 的核心概念#

Canonical ABI 主要定义了两件事：

1. 数据布局（Data Layout）： 复杂数据结构（字符串、列表、记录、变体、资源等）如何在 Wasm 线性内存中表示。
2. 调用约定（Calling Convention）： 函数如何接收和返回这些复杂数据结构，以及错误如何传播。

以下是其关键特性：

1. 丰富的类型系统（Interface Types）：
   • 基础类型： 除了 i32, i64, f32, f64，还引入了 bool, char, u8, u16, u32, u64, s8, s16, s32, s64 等整数类型。
   • 复合类型：
     • string： UTF-8 编码的不可变字符串。
     • list<T>： 任意 Wasm 类型 T 的列表（类似于数组或向量）。
     • record { ... }： 结构体，包含命名字段。
     • variant { ... }： 枚举类型，包含不同的变体和关联值（类似于 Rust 的 enum 或 Scala 的 sealed trait）。
     • option<T>： 可选值，类似于 Nullable 或 Option。
     • result<Ok, Err>： 结果类型，用于表示成功或失败以及相关值。
     • resource<T>： 表示宿主创建并管理的抽象资源句柄（如文件描述符、网络连接、数据库连接）。这使得 Wasm 模块可以透明地传递和操作这些宿主资源，而不需要关心底层的整数 ID。
2. 标准化的内存布局：
   • Flat Memory Model： 所有数据（包括复杂类型）都被序列化并存储在 Wasm 模块的线性内存中。
   • “所有权”传递： Canonical ABI 会明确区分数据的所有权（ownership）。当一个 Wasm 模块将数据传递给另一个模块时，如果数据是“owned”（例如，创建一个新字符串并传递），那么接收方会获得该内存区域的所有权，并负责释放。
   • 自动处理： 工具链（如 wasm-tools、wit-bindgen）负责将高级接口类型映射到 Core Wasm 的低级内存操作。这意味着开发者无需手动编写内存分配、拷贝、释放的代码。
3. 标准化的调用约定：
   • Multiple Results： 支持函数返回多个值（Wasm Core 本身就支持多返回值）。
   • 参数和返回值传递： 对于简单类型，直接通过 Wasm 栈传递。对于复杂类型，通过在 Wasm 线性内存中分配空间、拷贝数据，然后传递指针和长度。
   • 特定目的的函数： 可能会引入一些辅助函数，例如内存分配 (canonical_abi_malloc) 和释放 (canonical_abi_free)，但这通常会被工具链隐藏。
   • 错误传播： 通过 result<Ok, Err> 类型来统一表示和传递操作的成功或失败状态。
4. 资源管理机制：
   • 通过 resource<T> 类型，Wasm 组件可以安全地传递和消费宿主资源。
   • 这些资源具有引用计数语义，当最后一个引用被释放时，宿主会清理底层资源。这解决了 Wasm 模块内外的资源生命周期管理问题。

如何实现？#

Canonical ABI 并非 Wasm 运行时直接实现的，而是通过工具链（如 wit-bindgen）和 Wasm Component Model 的适配层来实现的：

1. WIT (WebAssembly Interface Type) 文件： 开发者使用 WIT 语言定义组件的接口（数据类型和函数签名）。WIT 文件是语言中立的，它描述了组件的“世界”及其能力。
2. wit-bindgen： 这个工具根据 WIT 文件生成特定语言的抽象（如 Rust 的 Traits、Python 的类）和 Wasm Core Module 级别的“适配器代码”。
3. 适配器代码： 这些适配器代码负责：
   • 数据序列化/反序列化： 将宿主语言的高级数据结构转换为 Wasm 线性内存中的 Canonical ABI 格式，反之亦然。
   • 内存管理： 调用 Wasm 模块内部的内存分配和释放函数，或宿主提供的内存分配器。
   • 错误转换： 将宿主的错误类型映射到 Wasm result 类型。
   • 资源映射： 将宿主资源的句柄映射到 Wasm resource 类型。

优势#

• 真正的语言无关性： 任何支持 Canonical ABI 的语言（通过 wit-bindgen）都可以与任何其他支持相同 ABI 的语言无缝交互，无需编写手动绑定。
• 类型安全： 提供了更丰富的类型系统和更严格的类型检查，减少了运行时错误。
• 开发效率： 自动化了复杂的数据 marshalling 和内存管理，大大降低了开发难度。
• 模块化和可组合性： 促进了更细粒度、更易于组合的 Wasm 组件的创建。
• 性能： 尽管引入了适配层，但相较于手动实现复杂的 C-style ABI，自动生成的 Canonical ABI 通常能提供更优化的性能，且避免了因手动操作导致的错误。
• 未来扩展性： 为 Wasm 生态系统的未来发展（如垃圾回收、多态、异步操作等）奠定了坚实的基础。

简而言之，Wasm Canonical ABI 是 Wasm Component Model 的核心组成部分，它为 Wasm 模块提供了一个通用的、高效的、类型安全的“对话语言”和“数据交换协议”，从而实现了 Wasm 生态系统内不同模块和宿主环境之间的无缝互操作。
